一、特點：

1、采用雙軸光柵計數，多要素評價方法，模塊化評價模式，更高效、更自動化、更精準的測量。
2、軟件可輔助調心調平，方便快捷。
3、軟件具有換向器評價功能，可評價單片跳動、鄰片跳動及片間斷差，對測量結果可自動或者手動剔除。
4、采用氣浮主軸，精度保持更持久，穩定性好

5、多截面評價圓柱度，更精準

二、測量原理

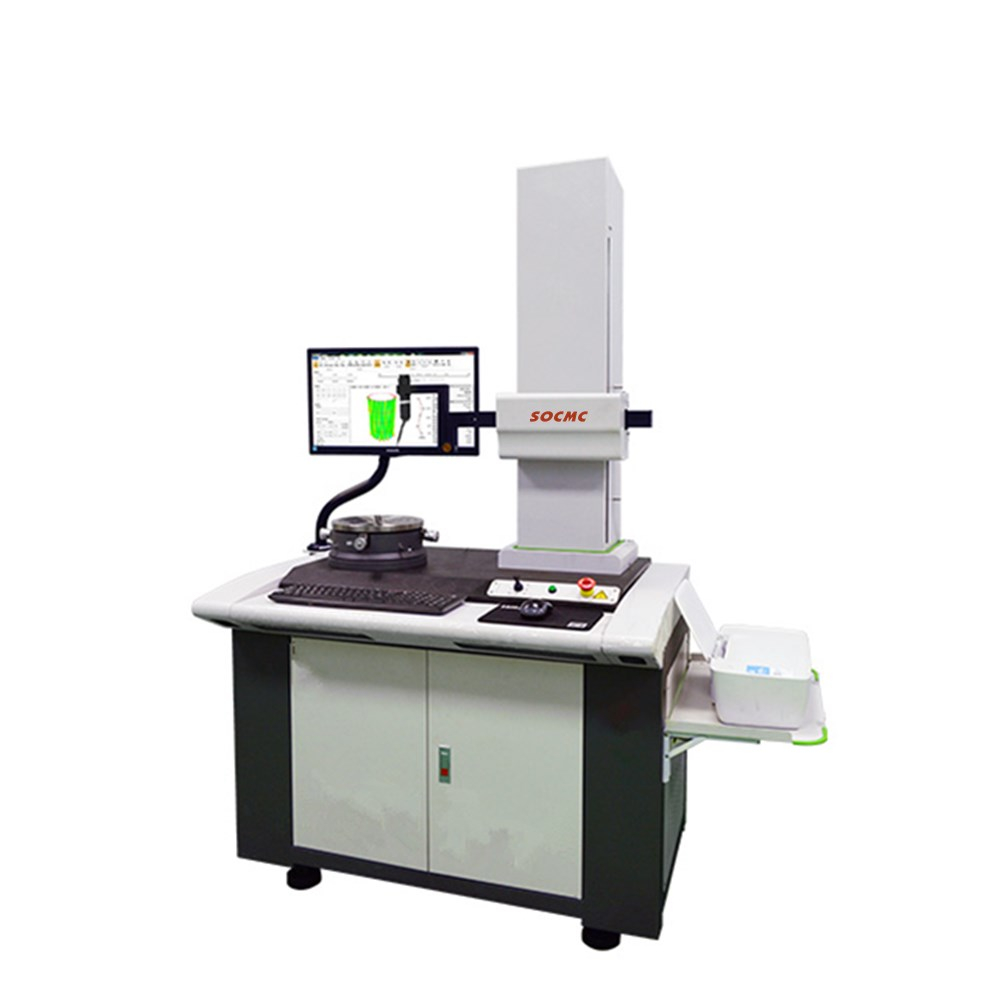

   圓柱度儀是以精密回轉中心線為回轉測量基準，精密直線運動導軌為直線測量基準，通過位于直線運動導軌上的位移傳感器，測量圓柱體表面若干截面在不同轉角位置上的實際輪廓到回轉中心線的半徑變化量，來定量評價圓柱體表面圓柱度的測量?jī)x器?？捎糜跍y(cè)量圓柱體工件表面輪廓儀的形狀誤差（圓度、圓柱度、平面度和直線度），位置誤差（同心度、同軸度、跳動和垂直度）等。

三、測量功能

1、評價項目:

（1）圓柱度模塊：圓柱度、徑向全跳、同軸度、錐度、半徑

（2）圓度模塊：圓度、同心度、徑向單跳、壁厚差

（3）直線度模塊：直線度、平行度、垂直度

（4）單截面平面度模塊：?jiǎn)谓孛嫫矫娑?、軸向單跳、垂直度、平行度

（5）多截面平面度模塊：多截面平面度、平行度、軸向全跳動、垂直度

（6）換向器模塊：?jiǎn)纹鴦?dòng)、臨片跳動、片間斷差

2、分析能力:

（1）圓柱度功能：2-15個截面，3種評價方式

（2）圓柱度評估的參考基準：LSCY  MZCY  MICY  MCCY  OSCY

（3）圓度評估參考圓：LSC  MZC  MIC  MCC

（4）測量波段：1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr, 15-500upr,2-15upr,1-1500upr，自定義

（5）缺口測量：有

五、技術參數

1、回轉精度：(0.025+6H/10000)μm/(0.06+4H/10000)μm

2、軸承類型：氣浮/摩擦

3、******測量外徑：250mm可選

4、立柱高度：320mm / 480mm

5、承重：20Kg

六、環境要求

1、室內周?chē)鷳?yīng)無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場

2、振源：地面震動******RMS：＜50HZ  2.5μm/s /＞50HZ 5.0μm/s

3、電源：AC 220V±10%  50Hz 單獨地線

4、功率需求：500W

5、溫度：現場溫度：12～26℃  理想溫度20±2℃   階梯溫度不超過1℃/h

6、相對濕度：＜85%（無凝露）

7、氣浮軸系氣源要求：

（1）空壓機氣源壓力：0.5-0.8Mpa

（2）空壓機氣源流量：＞0.2m3/min

（3）入口空氣壓力露點＜10℃

（4）油霧濃度＜0.5mg/m3

（5）固態物＜3um

（6）固態顆粒含量：＜5mg/m3
